SPI - Otomatik Krem Lehim Ölçme/Kontrol Sistemleri
CyberOptics Otomatik Krem Lehim Ölçme ve Kontrol Sistemlerinin (SPI - Solder Paste Inspection) 1 numaralı tedarikçisidir. Elektronik üretimde kart üzerine uygulanan krem lehim miktar ve pozisyon kalitesi çok önemlidir. CyberOptics ilk SPI üreticisi ve tedarikçisidir, şu anda dünya çapında 3,500'in üzerinde kurulu çalışan sistemi mevcuttur. CyberOptics SPI Sistemleri baskılı krem lehimi üç boyutlu hassas ölçerek proses parametrelerine göre değerlendirir.
Daha Hızlı, Daha Hassas Performans
SPI ölçme sensörleri CyberOptics tarafından geliştirilmiş ve üretilmektedir. Hareketli parça içermez; zaman içinde hassasiyetini kaybetmez ve kesinlikle kalibrasyon gerektirmez.
CyberOptics yapılandırılmış flaş beyaz ışık kullanmaktadır. Herhangi PCB yüzeyi kolaylıkla yansımasız ölçülebilir. Gerçek yükseklik ölçümü ile lehim hacmi hassas olarak hesaplanabilir.
Önemli özellikler ve faydalar
- Eşsiz kesin hassasiyet

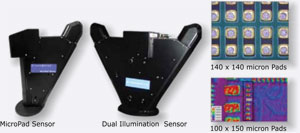

- Teknoloji harikası Çift Aydınlatmalı sensör ile gölgesiz ölçme
- Yüksek hassasiyet, tekrarlanabilirlik (Gage R&R Analizi- Gerçek süreç değişkenliği) ve minimum gerçek olmayan hata (False Call)
- Yüksek hız (maksimum 108 cm²/san. Ortalama 80cm²/san.)
- Ödüllü kullanım ara yüzü
- Kolay kullanımlı basit kullanım arayüzü ve dokunmatik ekran.
- Önceki makineye bilgi verebilme
- Sonraki makineye bilgi verebilme
- CyberPrint OPTIMIZER™ ile makine üzeri proses desteği
 |
 |
 |
|
 |
|
| Model | SE600™ | SE 500™ | SE 3000™ | SE 3000-X™ | SE 3000-XL™ |
| Max. Tarama Alanı | 508 x 503 mm (20.0 x 19.5 in.) | 508 x 503 mm (20.0 x 19.8 in.) | 510 x 503 mm (20.0 x 19.8 in.) | 710 x 602 mm (27.9 x 23.7 in.) | 1200 x 602 mm (47.2 x 23.7 in.) |
| Field-of-View (FOV) | 32 x 32 mm (1.26 x 1.26 in.) | 32 x 32 mm (1.26 x 1.26 in.) | 36 x 36 mm (1.42 x 1.42 in.) | 711 x 602 mm (27.9 x 23.7 in.) | 36 x 36 mm (1.42 x 1.42 in.) |
| Çözünürlük | 15 µm (0.6 mils) | 15 µm (0.6 mils) | 18 µm | 712 x 602 mm (27.9 x 23.7 in.) | 18 µm |
| Maximum Pad Size in FOV | 15 x 15 mm ( 0.6 x 0.6 in.) | 15 x 15 mm ( 0.6 x 0.6 in.) | 15 x 15 mm ( 0.6 x 0.6 in.) | 713 x 602 mm (27.9 x 23.7 in.) | 15 x 15 mm ( 0.6 x 0.6 in.) |
| Max. Panel Boyutu | 510 x 510 mm (20.0 x 20.0 in.) | 510 x 510 mm (20.0 x 20.0 in.) | 510 x 510 mm (20.0 x 20.0 in.) | 714 x 602 mm (27.9 x 23.7 in.) | 1200 x 610 mm (47.2 x 24.0 in.) |
| Min. Panel Boyutu | 50 x 50 mm (2.0 x 2.0 in.) | 50 x 50 mm (2.0 x 2.0 in.) | 50 x 50 mm (2.0 x 2.0 in.) | 715 x 602 mm (27.9 x 23.7 in.) | 50 x 120 mm (2 x 4.7 in.) |
| Max. Panel Ağırlığı | 3.0 kg (6.6 lbs) | 3.0 kg (6.6 lbs) | 3.0 kg (6.6 lbs) | 716 x 602 mm (27.9 x 23.7 in.) | 10.0 kg (22.04 lbs) |
| Board Kalınlığı | 0.3 mm to 5.0 mm (0.01 in. to 0.2 in.) | 0.3 mm to 5.0 mm (0.01 in. to 0.2 in.) | 0.3 mm to 5.0 mm (0.01 in. to 0.2 in.) | 717 x 602 mm (27.9 x 23.7 in.) | 0.5 mm to 6.0 mm (0.02 in. to 0.24 in.) |
| Board edge clearance (Top) | Top: 2.5 mm (0.10 in.); Bottom: 3.0 mm (0.12 in.) |
Top: 2.5 mm (0.10 in.); Bottom: 3.0 mm (0.12 in.) |
Top: 2.5 mm (0.10 in.); Bottom: 3.0 mm (0.12 in.) |
718 x 602 mm (27.9 x 23.7 in.) | Top: 3.0 mm (0.12 in.); Bottom: 3.0 mm (0.12 in.) |
| Component Clearance (Top) | Top (above belt): 20.1 mm (0.78 in.); Bottom: 25.4 mm (1.0 in.) |
Top (above belt): 20.1 mm (0.78 in.); Bottom: 25.4 mm (1.0 in.) |
|||
| Conveyor Speed Range | 150 - 450 mm/sec (5.9 - 17.7 in./sec) | 150 - 450 mm/sec (5.9 - 17.7 in./sec) | 150 - 450 mm/sec (5.9 - 17.7 in./sec) | 150 - 450 mm/sec (5.9 - 17.7 in./sec) | 150 - 450 mm/sec (5.9 - 17.7 in./sec) |
| Güç | 100 - 130 / 220 - 240V (10%), 50/60 Hz, 10 - 15 amps | 100 - 130 / 220 - 240V (10%), 50/60 Hz, 10 - 15 amps | 100 - 130 / 220 - 240V (10%), 50/60 Hz, 10 - 15 amps | 100 - 130 / 220 - 240V (10%), 50/60 Hz, 10 - 15 amps | 100 - 130 / 220 - 240V (10%), 50/60 Hz, 10 - 15 amps |
| Bağlantı | SMEMA, RS232 & Ethernet | SMEMA, RS232 & Ethernet | SMEMA, RS232 & Ethernet | SMEMA, RS232 & Ethernet | SMEMA, RS232 & Ethernet |
| Gage R&R | <<5%, 6 σ on Printed Circuit Board; <<2% 6 σ on Certification Target | <<10%, 6 σ | <10%, 6 σ on Printed Circuit Board; <5% 6 σ on Certification Target | <10%, 6 σ on Printed Circuit Board; <5% 6 σ on Certification Target | <10%, 6 σ on Printed Circuit Board; <5% 6 σ on Certification Target |
| Yükseklik Hassasiyeti | 2 µm on a Certification Target | 2 µm on a Certification Target | 3 µm on a Certification Target | 3 µm on a Certification Target | 3 µm on a Certification Target |
| Compressed Air Requirements | 5.6 to 7.0 Kgf/cm² (80 to 100 psi @ 4 cfm) | 5.6 to 7.0 Kgf/cm² (80 to 100 psi @ 4 cfm) | 5.6 to 7.0 Kgf/cm² (80 to 100 psi @ 4 cfm) | 5.6 to 7.0 Kgf/cm² (80 to 100 psi @ 4 cfm) | 5.6 to 7.0 Kgf/cm² (80 to 100 psi @ 4 cfm) |
| Makine Ölçüleri | 110 x 127 x 139 cm | 110 x 127 x 139 cm | 110 x 127 x 139 cm | 133 x 140 x 139 cm | 199 x 140 x 139 cm |
| Ağırlık | 965 kg (2127 lbs.) | 855 kg (1885 lbs.) | 965 kg (2127 lbs.) | 1242 kg (2738 lbs.) | 1279 kg (2819 lbs.) |
| Opsiyonlar | SPC software, Barcode Readers (1D/2D), Programming Software: ePM-SPI/AOI & GC-PowerPlace, Offline Defect Review, Certification Target | SPC software, Barcode Readers (1D/2D), Programming Software: ePM-SPI/AOI & GC-PowerPlace, Offline Defect Review, Certification Target | SPC software, Barcode Readers (1D/2D), Programming Software: ePM-SPI/AOI & GC-PowerPlace, Offline Defect Review, Certification Target SE3000-D (Dual Lane) and SE3000-DD (Dual Lane - Dual Sensor) models available | SPC software, Barcode Readers (1D/2D), Programming Software: ePM-SPI/AOI & GC-PowerPlace, Offline Defect Review, Certification Target SE3000-D (Dual Lane) and SE3000-DD (Dual Lane - Dual Sensor) models available | SPC software, Barcode Readers (1D/2D), Programming Software: ePM-SPI/AOI & GC-PowerPlace, Offline Defect Review, Certification Target SE3000-D (Dual Lane) and SE3000-DD (Dual Lane - Dual Sensor) models available |
| Broşür: | Cyberoptics SE600 3D SPI Broşür | CyberOptics SE500Ultra 3D SPI Broşür | CyberOptics SE3000 3D SPI Broşür | Cyberoptics SE 3000-X Broşür | Cyberoptics SE 3000-XL Broşür |
