Cyberoptics

3D AOI
Cyberoptics CyberOptics, PCB yüzeylerini 10mikrondan küçük hassasiyetle ölçebilecek 3 boyutlu sensör teknolojisini geliştirerek 3D AOI sistemlerini kullanıcıların hizmetine sundu.

MRS (Multi-Reflection Suppression technology) olarak adlandırılan ve yansımalı (lehim) yüzeylerde mükemmel sonuç veren sensör ve programlama/analiz tecrübesini birleştirerek en hızlı, güvenilir ve hassas 3D AOI sistemini oluşturdu.

CyberOptics SQ3000™
En Hızlı ve En hassas

SQ3000™ 3D Otomatik Optik Kontrol (AOI) sistemi üç boyutlu çok görüşlü 3D sensörü (3D multi-view sensors system) ile en hızlı ve en hassas 3D AOI’yı endüstriye sunar.

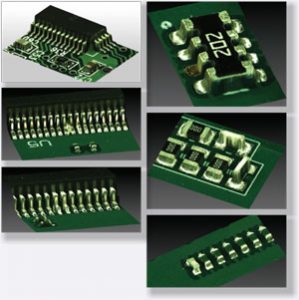

SQ3000™ kullandığı Multi-Reflection Suppression technology (MRS) ve sofistike 3D algoritması ile üretim hızında mikroskobik kalitede 3D görüntüler sunmaktadır.

MRS teknolojisi parlak yüzeylerden yansıyan ve görüntünün bozulmasına sebep olan ışıkları bastırmaktadır. Sensörün süper mükemmel yapısı sayesinde aynı anda bölgenin tüm görüntüleri alınarak aktarılmakta; en hızlı ve en hassas görüntüler oluşturulmaktadır.



SQ3000™ Broşür
Case Study - Addressing High Precision AOI Challenges with Unique 3D Technology Solution PowerPoint (PDF)
Case Study - Addressing High Precision AOI Challenges with Unique 3D Technology Solution Written (PDF)

Önemli Özellikler ve Faydaları;

  • Endüstrideki en hızlı 3D AOI
  • Multi-Reflection Suppression (MRS) sensör ile üretim hızında mikroskop kalitesinde görüntü kalitesi
  • MRS Teknolojisi ile yansıma hatasız görüntü
  • Tüm PCB'nin hassas renkli 3D görüntüsünü ve 3D datasını oluşturur.
  • AI² (Autonomous Image Interpretation) yazılımı ile hızlı ve kolay programlama ve analiz.
  • Yüksek hassasiyet, tekrarlanabilirlik (Gage R&R Analizi- Gerçek süreç değişkenliği) ve minimum gerçek olmayan hata (False Call)
  • Hassas yükseklik ve eğim ölçümü
  • Kolay kullanımlı basit kullanım arayüzü ve dokunmatik ekran.


Model/Açıklama: SQ3000™ - 3D AOI SQ 3000™ Fundamental
Optik Sistem: Multi 3D Sensör Multi 3D Sensör
Çözünürlük: 10µ altı piksel ölçüsü 6µ altı piksel ölçüsü
Analiz: AI² (Otonom Görüntü Yorumlama - Autonomous Image Interpretation) AI²
Minimum Komponent: 01005 (0402 metrik) 0402 mm (01005in.)
Tipik Tarama Hızı: 40cm²/saniye 30cm²/saniye
Yükseklik Ölçüm Aralığı: 24mm 10mm
PCB Genişliği: 50-510mm 50-510mm
PCB Boyu: 50-510mm 50-510mm
PCB Kalınlığı: 0.3 - 5 mm 0.3 - 5 mm
Komponent Yüksekliği: 50mm (üst yüzey) 50mm
Ölçüm Gage R&R: <%10 @3σ (±80µ proses toleransı) <%10 @3σ (±80µ proses toleransı)
Programlama: Makine üzerinde veya harici bilgisayarlarda Makine üzerinde veya harici bilgisayarlarda
Konveyör Yüksekliği: 835-990mm ayarlı 835-990mm ayarlı
Haberleşme: SMEMA, RS232 ve Ethernet SMEMA, RS232 ve Ethernet
Güç İhtiyacı: 100-120VAC veya 220-240VAC, 50/60Hz, 10 - 15 A mak. 100-120 VAC or 220-240 VAC, 50/60 hz, 10 amp max
Makine Ölçüleri: 110 x 127 x 139cm 110 x 127 x 139cm
Ağırlık: ~965kg ~965kg
Opsiyonlar: Barcode Reader, Rework station, SPC Software, Alignment Target Barcode Reader, Rework station, SPC Software, Alignment Target
Broşür: CyberOptics SQ3000 3D AOI CyberOptics SQ3000 Fundamental Broşür
