LX2000 Inline 2D X-Ray Kontrol Sistemi
LX2000 Inline 2D X-Ray Kontrol Sistemi: Otomatik ve yarı otomatik analiz için tasarlanmış çok yönlü bir Inline X-ray makinesidir. Çevrimiçi yeteneğine ek olarak, LX-2000 ayrıca bir proses izleme/mühendislik iş istasyonu olarak manuel modda da kullanılabilir. Yüksek çözünürlüklü X-ışını görüntüleri, önde gelen FPD (Düz Panel Ekran) dedektörlerine sahip kapalı bir mikro odaklı 90kV’luk bir makine olup, 200X yakınlaştırma imkânı sağlamaktadır. 130kV’luk opsiyonu da mevcuttur. Maksimum tarama alanı: 400x350mm, minimum tarama alanı: 100x80mm’dir.
BGA, CSP, Flip Chip, LED, Sigorta, Diyot, PCB, Yarı İletken, Pil Endüstrisi, Küçük Metal Döküm, Elektronik Konektörler, Kablolar, Güneş Paneli Endüstrisi vb. için yaygın olarak uygulanır.

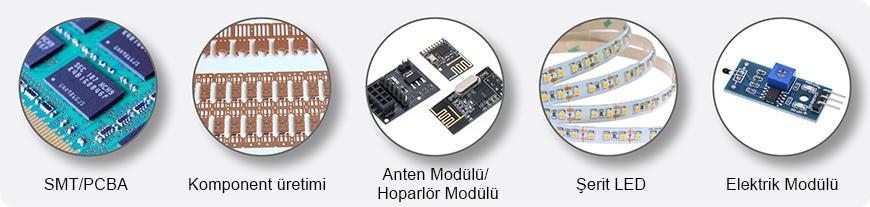

Uygulama Alanları

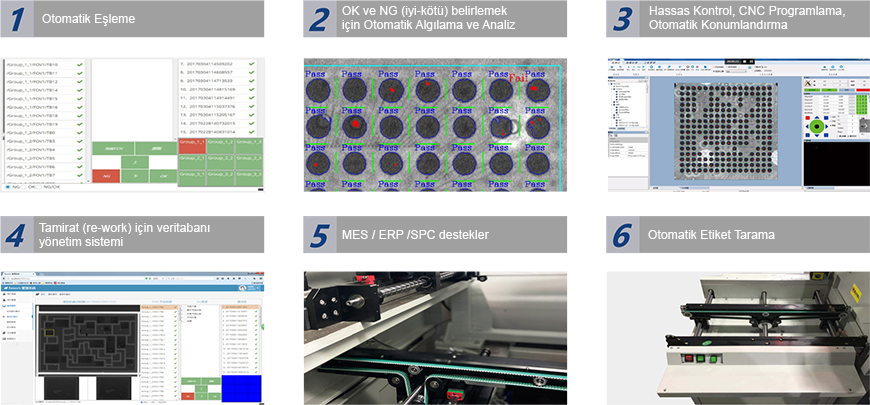

İşlevler ve Özellikler

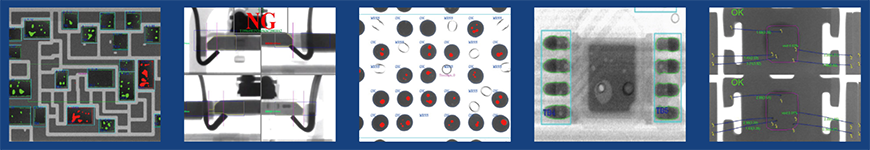

Kontrol Resim Örnekleri
| X-Ray Tüpü |
| X-Ray Gerilimi |
0~90kV (Ayarlanabilir) |
| Odak Noktası Boyutu |
5μm |
| X-Ray Tüpü Tipi |
Kapalı Tip |
| Maksimum X-Ray Gücü |
8W |
| Görüntüleme Sistemi |
| Dedektör |
Düz Panel Dedektör (FPD) |
| Piksel Boyutu |
85μm |
| Etkili Tarama Alanı |
130*130mm |
| Görüntü Alma Hızı |
20fps ( saniyede 20 resim) |
| Çözünürlük |
1536*1536 piksel |
| Yakınlaştırma |
200X |
| Yazılım |
| Otomatik Ölçüm |
OK & NG belirlemek için otomatik denetim ve analiz |
| CNC Mode |
CNC Programlanabilir Kontrol, Kolay Kullanım ve Kullanıcı Dostu |
| Rework |
Rework veritabanı ve yönetim Sistemi Desteği |
| Veri Bağlantısı |
MES/ERP/SPC Sistem Desteği |
| Navigasyon |
Hassas Konum için Lazer Konum Belirleyici |
| Hareket Kontrol Sistemi |
| Hareket Kontrolü |
Joystick, Tuş Takımı ve Fare ve dokunmatik panel |
| Konveyör genişliği: |
80~350mm ayarlanabilir |
| Maksimum Tarama Alanı |
400x350mm |
| Maksimum panel ağırlığı |
10kg |
| Minimum PCB boyutu |
100x80mm |
| Sistem Özeti |
| Makine Ölçüleri |
2595(W)×1392(D)×1992(H)mm |
| Makine Ağırlığı |
1900 kg (X-Ray) + 700kg (Konveyörler) |
| Elektrik İhtiyacı |
AC 110~220V, 50/60Hz |
| Güç Tüketimi |
3.5 kW |
| Broşür: |
LX2000 Inline 2D X-Ray Kontrol Sistemi |
