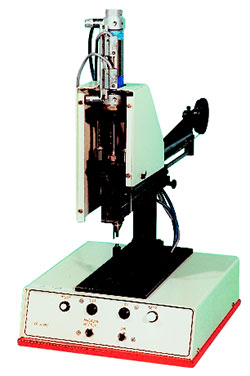

Lehim Pabucu Takma Presi A 40
Lehim pabucu takma cihazı Tip A 040, ön yüklemeli lehim pabuçlarını elektronik devre kartlarına yerleştirmek için tasarlanmıştır. Komponentler, cihaza otomatik olarak beslenir ve pnömatik piston ile elektronik devre kartına yerleştirme yapar. Bu nedenle elektronik devre kartı manuel olarak ayar konumuna getirilmelidir ve ardından bir izleme parmağı ile işlem ayarlanmalıdır.
| Boyut | 320 x 600 x 600 mm |
| Ağırlık | Yak. 20kg |
| Elektriksel Bağlantı | 230V / 50 Hz / 100 W |
| Hava Basıncı | 3,5 to 4,0 bar |
| Magazin | 300 bis 400 solder lugs (threaded on wire) |
| Üretim Hızı | Saniyede bir |
| Öne Çıkan Özellik | Lehim pabuçları içi konveyörlü Tip A 040/R yerleştirme cihazı |

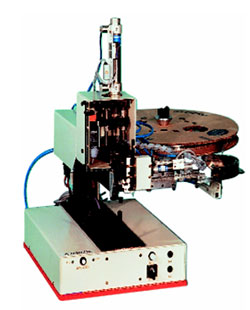

Lehim Pabucu Takma Presi-Bant Beslemeli 040/B

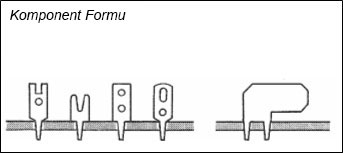

Lehim pabucu yerleştirme cihazı tip A040 B, lehim pabuçlarının mekanik olarak yerleştirilmesi için tasarlanmıştır. Bir saniyeden kısa sürede işlem tamamlanabilir. Ayak pedalı, strok dizini kontrol eder. Bantlanmış lehim pabuçları otomatik olarak makineye beslenir. Bu nedenle, lehimleme pabuçlarını kablo uçlarına geçirilmesi için ek malzeme ve ücret maliyeti ortaya çıkmaz.
| Boyut | 800 x 750 x 600 mm |
| Ağırlık | Yak. 20kg |
| Elektriksel Bağlantı | 230v / 50 Hz / 100 W |
| Hava Basıncı | 3,5 to 4,0 bar |
| Magazin | Rulo |
| Üretim Hızı | Saniyede bir |
Lehim Pabucu Takma Presi A 040 B-NC
Burst & Zick cihazı tip A040 B-NC, lehim pabuçlarının otomatik olarak takılması için tasarlanmıştır. Bağımsız vuruş sırası program kontrollüdür. Lehim pabuçları, delme şeritleri üzerinde cihaza beslenir, bu sayede lehim pabuçlarının tel üzerine geçirilmesi için ek malzeme ve ücret maliyeti ortaya çıkmaz.
| Boyut | 1500 x 1200 x 1700 mm |
| Masa Boyutu | 500 x 300 mm |
| İşlem Yönü | 380 x 250 mm |
| Ağırlık | Yaklaşık 1.000 kg |
| Elektriksel Bağlantı | 230 V / 50 Hz / 1,1 kW |
| Hava Basıncı | 6 Bar |
| Magazin | Daire taşıyıcıdan gevşek bileşenler veya bantlanmış bileşenlar |
| Üretim Hızı | 3,500 Komponent/Saat |

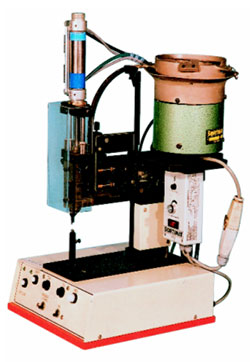

Lehim Pabucu Takma Presi A 040 R

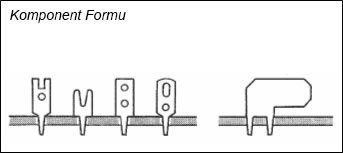

Lehim pabucu takma cihazı Tip A 040R, ön yüklemeli lehim pabuçlarını elektronik devre kartlarına yerleştirmek için tasarlanmıştır Lehim pabuçları titreşimli bir konveyör ile otomatik olarak cihaza beslenir. Komponentler,cihaza otomatik olarak beslenir ve pnömatik piston ile elektronik devre kartına yerleştirme yapar. Bu nedenle elektronik devre kartı manuel olarak ayar konumuna getirilmelidir ve ardından bir izleme parmağı ile işlem ayarlanmalıdır.
| Boyut | 320 x 600 x 600 mm |
| Ağırlık | Yaklaşık 20 kg |
| Elektriksel Bağlantı | 230V / 50 Hz / 100 W |
| Hava Basıncı | 3,5 to 4,0 bar |
| Magazin | 300 ile 400 lehim lugs |
| Üretim Hızı | Saniyede bir |

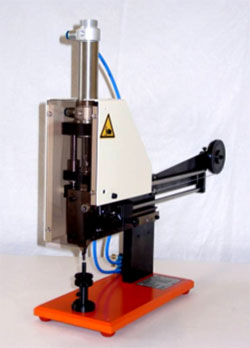

Lehim Pabucu Takma Presi A 041
Kart Kılavuzlu ve Işık Projektörlü

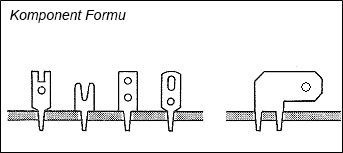

A tipi 041 cihazı, beslenmiş lehim pabuçlarının elektronik devre kartlarına,makara gövdelerine ve bağlantı yerlerine takılması için tasarlanmıştır. Ayak pedalı ile çalışan pnömatik piston ile yerleştirme yapar.Ve bir pim ile sabitlenir.Cihaz isteğe bağlı olarak bir ışık ile donatılabilir. Tel veya yapışkan bant üzerine dizilmiş olan lehim pabuçlarında normal olan her şey işlenebilir.
| Boyut | 330 x 600 x 500 mm |
| Ağırlık | Yaklaşık 15 kg |
| Hava Basıncı | 6,0 bar |
| Magazin | 300 ile 400 lehim pabucu |
| Üretim Hızı | Saniyede bir |
| Öne Çıkan Özellik | Gevşek ve yuvarlak pimlerin sokulması için,döküm malzeme |

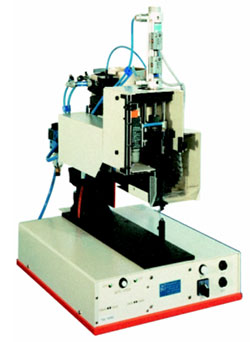

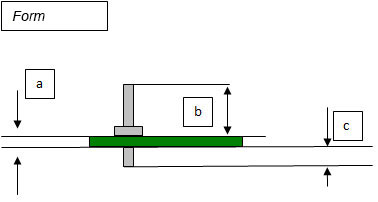

Yuvarlak Pim Çakma Presi A 042
Burst & Zick yerleştirme cihazı tip A 042, yuvarlak pimlerin, lehim direklerinin ve / veya pimlerin mekanik olarak yerleştirilmesi için ekonomik bir çözüm sunar.
Bu cihazla, yuvarlak pimlerin, lehim direklerinin / kapaklarının neredeyse tüm istenen formları işlenebilir.Pimler, titreşim konveyörünün ayırma kabına doldurulur. Konveyörün sarmalındaki bariyerler sayesinde pimler sıralanır.Sıralandıktan sonra pimler, pim takma aracına besleyen yükleme kaydırıcısına teslim edilir. Bu cihazla çalışmak tasarruflu ve kolaydır. Montaj için elektronik devre kartı iki elle kenarlara yerleştirilir ve pnömatik pistonun altına hizalanır.Elektronik devre kartı paralel olarak kaldırılır, böylece pim mili takım pimi deliğine girmiş olur. İşlem bir pedal ile gerçekleştirilir.
| Boyut | 800 x 750 x 600 mm |
| Ağırlık | Yaklaşık 25 kg |
| Elektiriksel Bağlantı | 230V / 50 Hz / 100 W |
| Hava Basıncı | 5,5 bar |
| Magazin | Pim |
| Üretim Hızı | Saniyede bir |
