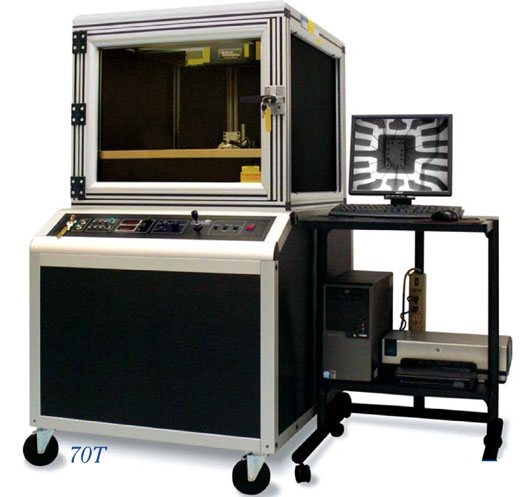

Kompakt, Pratik, Gerçek zamanlı yüksek resim kalitesi sunan X-ray makinesi
• JewelBox-70T kartlarınızdaki BGA, microBGA, flipchip, vb.. malzemeler için mükemmel resim kalitesi ve hassas çözünürlük sunar.
• JewelBox-70T yüksek çözünürlüklü X-ray kamera ve 10um'lik Microtech X-ray kaynağı 7x den 2000x'e kadar büyütme oranı sağlar.
• Tüm JewelBox sistemleri GTI-5000 resim işleme istasyonuyla birlikte gelir. GTI-5000 yazılımı ile otomatik BGA ve void taraması yapılabilmektedir.
• JewelBox ile kartınızı 5 eksenli olarak hareket ettirebilir ve canlı kaliteli görüntüler alarak hata analizini operatörleriniz için çok daha kolay hale getirebilirsiniz.
JexelBox-70T Broşür için Tıklayınız
JexelBox-70T/90T Karşılaştırma için Tıklayınız
| Teknik Özellikler | |
| Model İsmi | JewelBox-70T |
| Anot Voltajı | 80kV (ayarlanabilir) |
| Anot Akımı | 100 mikroamper (ayarlanabilir) |
| Büyütme | 7x-2000x |
| Odak Noktası (Focal Spot) Boyutu | 10 mikron |
| Odak Noktası ile Görüntü Plakası Arası Mesafe | 13 7/16" (341.3mm) |
| Elektrik Beslemesi | 120v/220v/50-60 hz |
| Makine Dış Boyutları | 35 1/8"W x 43 1/8"D x 64 1/4"H (892.175mm L x 1095.375mm W x 1631.95mm H) |
| Test Alanı Boyutları | 28 1/2"W x 30" D x 23 3/4"H (723.9mm L x 1095.375mm W x 1631.95mm H) |
| Hareket Kumandası | 5 eksenli joystick kumanda |
| Görüntü İşleme | GTI-5000 resim işleme istasyonu, bilgisayar, klavye ve mouse ile, |
