CX3000 Desktop X-Ray Kontrol Sistemi
CX3000 Desktop X-Ray Kontrol Sistemi, bu ürün ailesinin en küçük boyutlu masa üstü X-Ray Kontrol sistemidir. 90kV’luk bir makine olup, 200X yakınlaştırma imkânı sağlamaktadır. 3 eksen (X / Y/ Z) hareketlidir ve hareketli PCB tutucu 360 derece dönebilmektedir.
BGA, CSP, Flip Chip, LED, Sigorta, Diyot, PCB, Yarı İletken, Pil Endüstrisi, Küçük Metal Döküm, Elektronik Konektör, Kablolar vb. için yaygın olarak uygulanır.
Uygulama Alanları

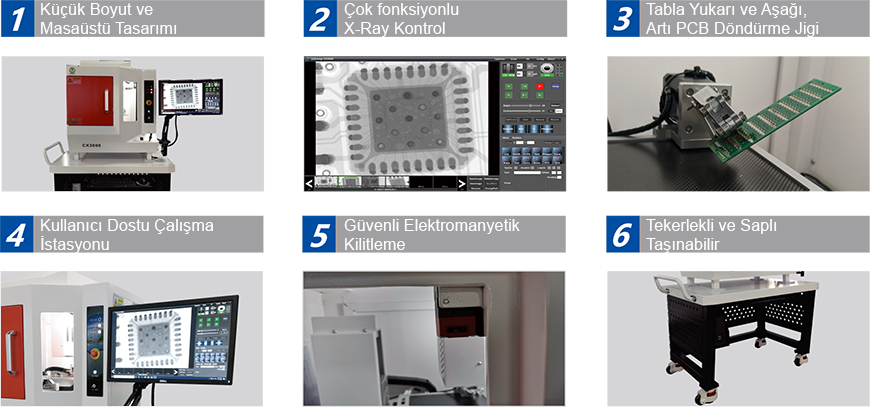

İşlevler ve Özellikler

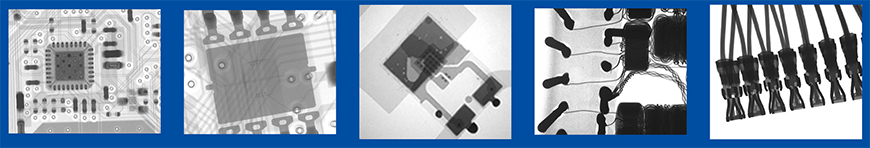

Kontrol Resim Örnekleri
| X-Ray Tüpü |
| X-Ray Gerilimi |
0~90kV (ayarlı) |
| Odak Noktası Boyutu |
5μm |
| X-Ray Tüpü Tipi |
Kapalı Tip |
| Maksimum X-Ray Gücü |
8W |
| Görüntüleme Sistemi |
| Dedektör |
Düz Panel Dedektör (FPD) |
| Piksel Boyutu |
49.5μm |
| Etkili Tarama Alanı |
50x50mm |
| Görüntü Alma Hızı |
30fps ( saniyede 30 resim) |
| Çözünürlük |
1172x1100 piksel |
| Yakınlaştırma |
200X |
| Hareket Kontrol Sistemi |
| Hareket Kontrolü |
Joystick, Tuş Takımı ve Fare |
| Maksimum Yükleme Alanı ve Ağırlık |
235x205mm; 5kg |
| Maksimum Tarama Alanı |
190x165mm |
| Eğilme Açısı |
±360° |
| Eksenler |
3 eksen; X / Y / Z ve hareketli PCB tutucu 360 derece dönme. |
| Sistem Özeti |
| Makine Ölçüleri |
1480(W)×750(D)×1680(H)mm |
| Makine Ağırlığı |
300 kg |
| Elektrik İhtiyacı |
AC 110~220V, 50/60Hz |
| Güç Tüketimi |
1.0 kW |
| Broşür: |
CX3000 Desktop X-Ray Kontrol Sistemi |
