AX8500 X-Ray Kontrol Sistemi
AX8500 X-Ray Kontrol Sistemi, 110kV’luk bir makine olup, 1000X yakınlaştırma imkânı sağlamaktadır. Maksimum 55°lik eğim açısına sahiptir. Tabla 360 derece dönebilmektedir. 6 eksen (X / Y / Z1 / Z2 / T1 / T2)’dir.
BGA, CSP, Flip Chip, LED, Sigorta, Diyot, PCB, Yarı İletken, Pil Endüstrisi, Küçük Metal Döküm, Elektronik Konektörler, Kablolar, Güneş Paneli Endüstrisi vb. için yaygın olarak uygulanır.
Uygulama Alanları

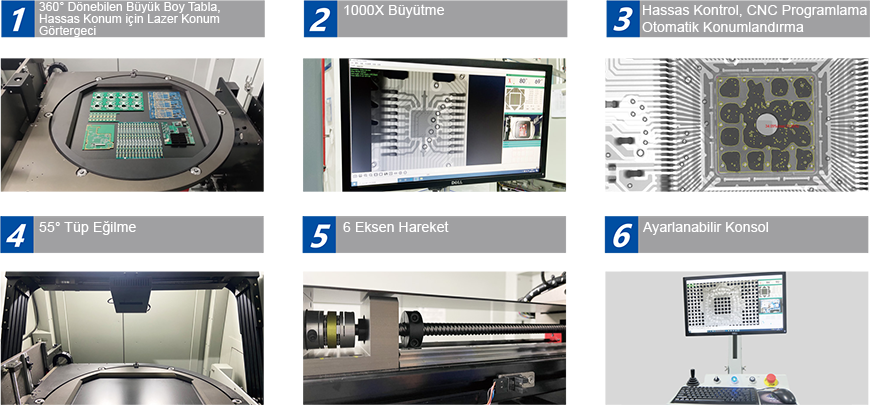

İşlevler ve Özellikler

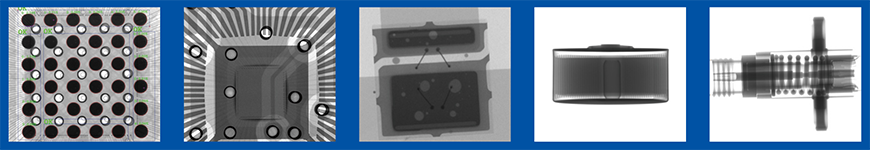

Kontrol Resim Örnekleri
| X-Ray Tüpü |
| X-Ray Gerilimi |
0~110kV (Ayarlı) |
| Odak Noktası Boyutu |
5μm |
| X-Ray Tüpü Tipi |
Kapalı Tip |
| Maksimum X-Ray Gücü |
25W |
| Görüntüleme Sistemi |
| Dedektör |
Düz Panel Dedektör (FPD) |
| Piksel Boyutu |
85μm |
| Etkili Tarama Alanı |
130x130mm |
| Görüntü Alma Hızı |
20fps (saniyede 20 resim) |
| Çözünürlük |
1536x1536 piksel |
| Yakınlaştırma |
1000X |
| Hareket Kontrol Sistemi |
| Hareket Kontrolü |
Joystick, Tuş Takımı ve Fare |
| Maksimum Yükleme Alanı ve Ağırlık |
Ф570mm / 10kg |
| Maksimum Tarama Alanı |
450x450mm |
| Eğilme Açısı |
55° ve 360° Tabla dönme |
| Eksenler |
6 eksen; X / Y / Z1 / Z2 / T1 / T2 |
| Sistem Özeti |
| Makine Ölçüleri |
1370(W)×1300(D)×1700(H)mm |
| Makine Ağırlığı |
1600 kg |
| Elektrik İhtiyacı |
AC 110/220V, 50/60Hz |
| Güç Tüketimi |
2.0 kW |
| Broşür: |
AX8500 X-Ray Kontrol Sistemi |
