AX8200MAX X-Ray Kontrol Sistemi
AX8200MAX X-Ray Kontrol Sistemi, 90kV’luk bir makine olup, 600X yakınlaştırma imkânı sağlamaktadır. Maksimum 60°lik eğim açısına sahiptir. 6 eksen (X /Y / Z1 / Z2 / T1 / T2)’dir. Maksimum yükleme alanı 610x610mm ve maksimum tarama alanı 550x550mm’dir.
BGA, CSP, Flip Chip, LED, Sigorta, Diyot, PCB, Yarı İletken, Pil Endüstrisi, Küçük Metal Döküm, Elektronik Konektörler, Kablolar, Güneş paneli Endüstrisi vb. için yaygın olarak uygulanır.
Uygulama Alanları

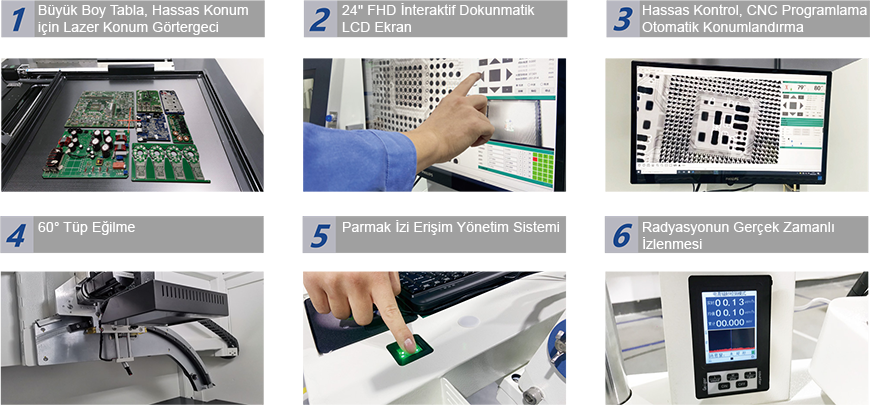

İşlevler ve Özellikler

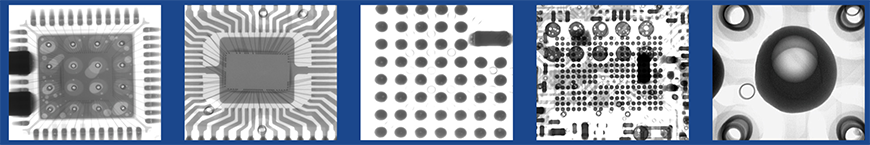

Kontrol Resim Örnekleri
| X-Ray Tüpü |
| X-Ray Gerilimi |
0~90kV (Ayarlı) |
| Odak Noktası Boyutu |
5μm |
| X-Ray Tüpü Tipi |
Kapalı Tip |
| Maksimum X-Ray Gücü |
8W |
| Görüntüleme Sistemi |
| Dedektör |
Düz Panel Dedektör (FPD) |
| Piksel Boyutu |
85μm |
| Etkili Tarama Alanı |
130x130mm |
| Görüntü Alma Hızı |
20fps (saniyede 20 resim) |
| Çözünürlük |
1536x1536 piksel |
| Yakınlaştırma |
600X |
| Hareket Kontrol Sistemi |
| Hareket Kontrolü |
Joystick, Tuş Takımı ve Fare |
| Maksimum Yükleme Alanı ve Ağırlık |
610x610mm, 10kg |
| Maksimum Tarama Alanı |
550x550mm |
| Eğilme Açısı |
60° |
| Eksenler |
6 eksen; X / Y / Z1 / Z2 / T1 / T2 |
| Sistem Özeti |
| Makine Ölçüleri |
1280(W)×1500(D)×1705(H)mm |
| Makine Ağırlığı |
1400 kg |
| Elektrik İhtiyacı |
AC 110~220V, 50/60Hz |
| Güç Tüketimi |
1.0 kW |
| Broşür: |
AX8200MAX X-Ray Kontrol Sistemi |
