AX7900 X-Ray Kontrol Sistemi
AX7900 X-Ray Kontrol Sistemi, en çok satılan ve kullanılan modeldir. Optimum boyut, teknik özellikleri ve maliyeti bu modeli en çok tercih edilen model yapmıştır. 90kV’luk bir makine olup, 600X yakınlaştırma imkânı sağlamaktadır. Maksimum ±30°lik eğim açısına sahiptir. Tabla 360 derece dönebilmektedir ve 5 eksen (X / Y / Z1 / Z2 / T)’dir.
BGA, CSP, Flip Chip, LED, Sigorta, Diyot, PCB, Yarı İletken, Pil Endüstrisi, Küçük Metal Döküm, Elektronik konektörler, Kablolar, Güneş Paneli Endüstrisi vb. için yaygın olarak uygulanır.
Uygulama Alanları

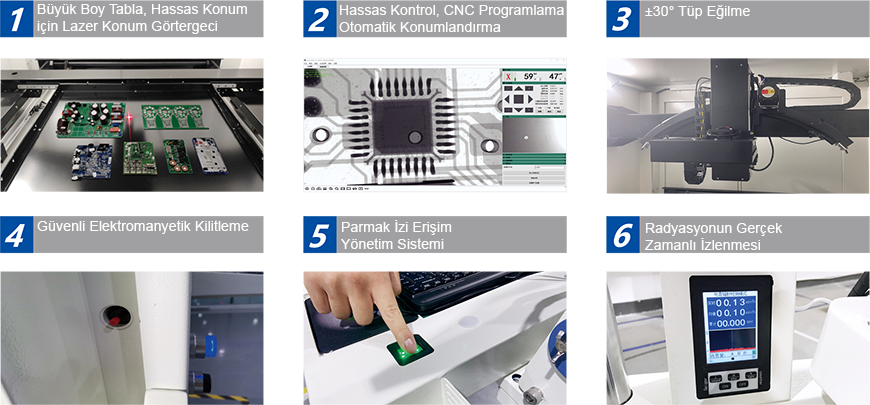

İşlevler ve Özellikler

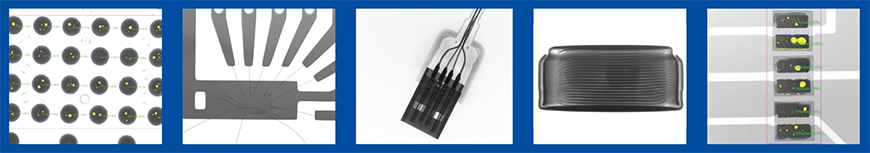

Kontrol Resim Örnekleri
| X-Ray Tüpü |
| X-Ray Gerilimi |
0~90kV (ayarlı) |
| Odak Noktası Boyutu |
5μm |
| X-Ray Tüpü Tipi |
Kapalı Tip |
| Maksimum X-Ray Gücü |
8W |
| Görüntüleme Sistemi |
| Dedektör |
Düz Panel Dedektör (FPD) |
| Piksel Boyutu |
85μm |
| Etkili Tarama Alanı |
65x65mm |
| Görüntü Alma Hızı |
40fps (saniyede 40 resim) |
| Çözünürlük |
768x768 piksel |
| Yakınlaştırma |
600X |
| Hareket Kontrol Sistemi |
| Hareket Kontrolü |
Joystick, Tuş Takımı ve Fare |
| Maksimum Yükleme Alanı ve Ağırlık |
520x420mm, 5kg |
| Maksimum Tarama Alanı |
460x400mm |
| Eğilme Açısı |
±30° |
| Eksenler |
5 eksen; X / Y / Z1 / Z2 / T |
| Sistem Özeti |
| Makine Ölçüleri |
1100(W)×1100(D)×1500(H)mm |
| Makine Ağırlığı |
1100 kg |
| Elektrik İhtiyacı |
AC 110~220V, 50/60Hz |
| Güç Tüketimi |
1.0 kW |
| Broşür: |
AX7900 X-Ray Kontrol Sistemi |
