LX9200 Inline 3D CT X-Ray Tam Otomatik Kontrol Sistemi
Elektronik denetime yönelik, üretim hattında çalışmaya uyarlanmış gelişmiş bir bilgisayarlı tomografi sistemidir.Çevrimdışı çalışabilme özelliği vardır. Sistem bir veri sunucusuna bağlanabilir. Farklı kullanıcıların çok yönlü ve çok açılı ürün inceleme ihtiyaçlarını kolayca karşılayabilir.
Unicomp LX9200 her türlü elektronik ürünleri, 2D ve 3D X-Ray bilgisayarlı tomografi 3D CT görüntüleme yöntemiyle tahribatsız inceleme imkânı sunar.
Patentli Yüksek Teknoloji

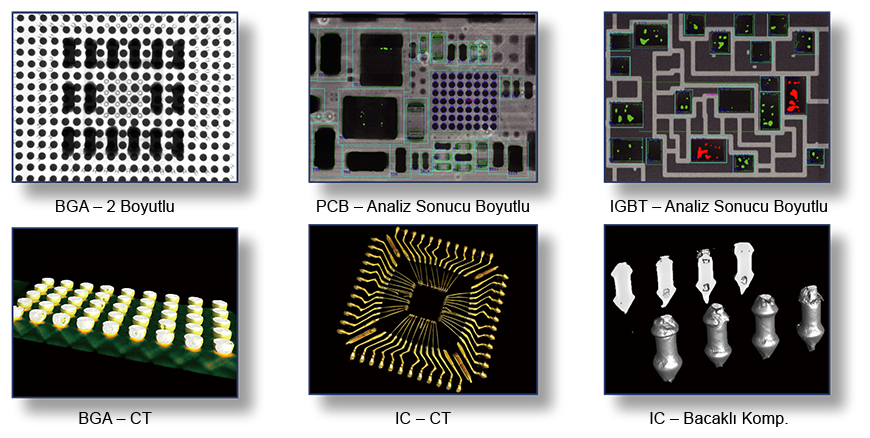

Uygulama Örnekleri

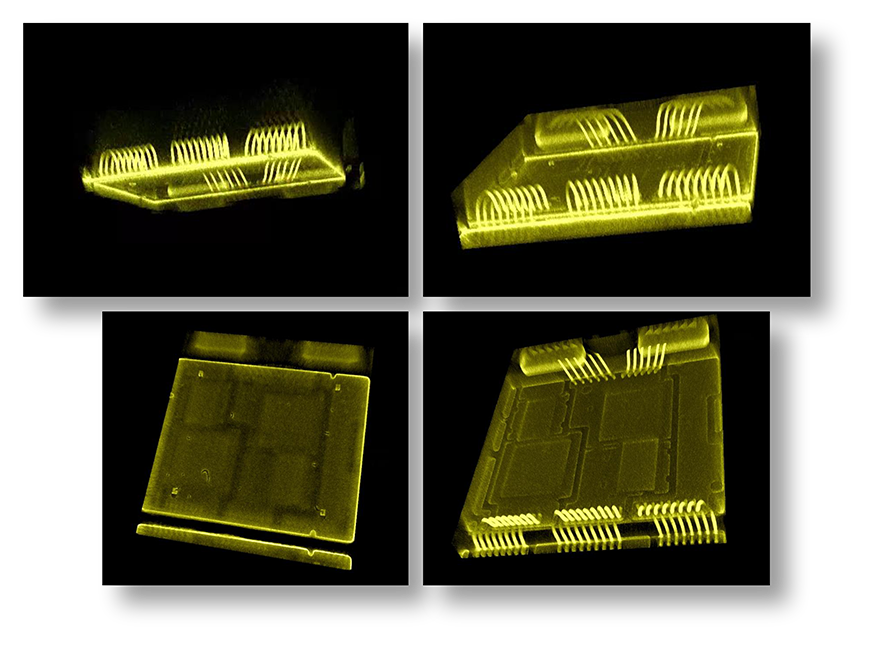

CT Resim Örnekleri

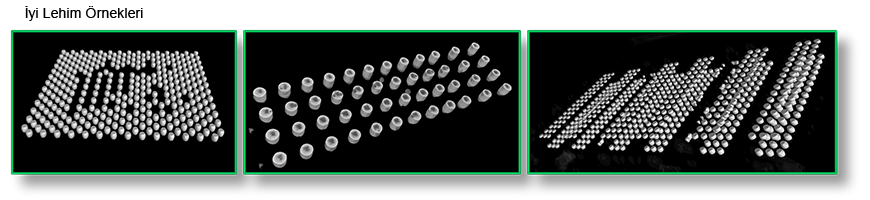

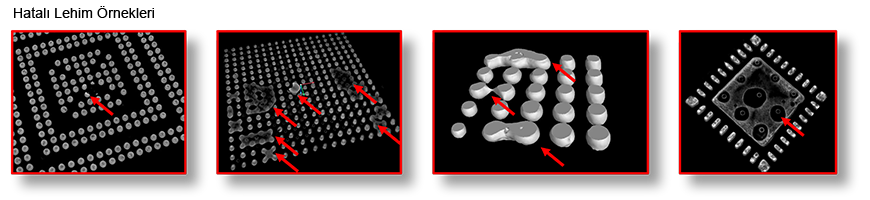

Analiz Sonuç Örnekleri
| X-Ray Tüpü | |
| X-Ray Gerilimi | 130kV |
| X-Ray Tüpü Tipi | Kapalı Tip |
| X-Ray Gücü | 40W |
| Görüntüleme Sistemi | |
| Dedektör | Düz Panel Dedektör (FPD) |
| Piksel Boyutu | 90μm |
| Etkili Tarama Alanı | 207.4 x 203.0mm |
| Hareket ve Kontrol Sistemi | |
| Hareket Kontrolü | Joystick, Klavye ve Fare |
| Maksimum Tarama Alanı 2 Boyutlu | 510x730mm |
| Maksimum Tarama Alanı 2.5 ve 3 Boyutlu | 510x670mm |
| PCB ağırlığı | 5kg [M size] / 30kg [L size] |
| PCB Kalınlığı | 0.5~5mm |
| PCB Kenar Tutma Genişliği | 5mm |
| PCB Eğim Düzeltme | ±2mm |
| Üst Komponent Yüksekliği | 70mm |
| Alt Komponent Yüksekliği | 40mm |
| Sistem Özeti | |
| Makine Ölçüleri | 1640(W)×2070(D)×1800(H)mm |
| Makine Ağırlığı | 3330 kg |
| Elektrik İhtiyacı | AC 110~220V, 50/60Hz |
| Güç Tüketimi | 4.2 kW |
| Broşür: | LX9200 Inline 3D CT X-Ray Tam Otomatik Kontrol Sistemi |
