AX9100VS 3D CT X-Ray Kontrol Sistemi
AX9100VS 3D CT X-ray Kontrol Sistemi: 130kV’luk bir makine olup, 1600X yakınlaştırma imkânı sağlamaktadır. 7 eksen (X / X1/ Y / Z1 / Z2 / T1 / T2)’dir. X-Ray bilgisayarlı tomografi 3D CT görüntüleme yöntemiyle tahribatsız inceleme sağlar. Maksimum yükleme alanı 2D/2.5D için 530mmx530mm, 3D için 450x450mm’dir. Maksimum tarama alanı ise 500x500mm’dir.BGA, CSP, Flip Chip, LED, Sigorta, Diyot, PCB, Yarı İletken, Pil Endüstrisi, Küçük Metal Döküm, Elektronik Konektörler, Kablolar, Güneş Paneli Endüstrisi vb. için yaygın olarak uygulanır.
Uygulama Alanları

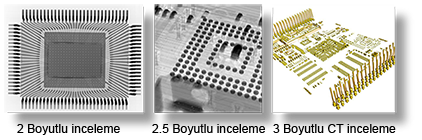

Fonksiyonel Özellikler

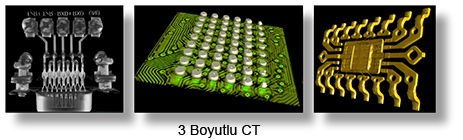

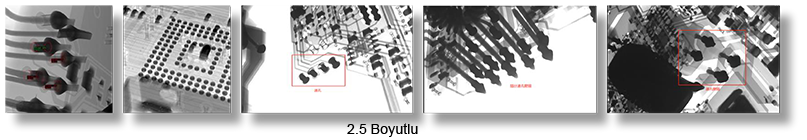

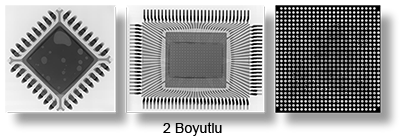

Uygulama Örnek Resimleri
| X-Ray Tüpü | |
| X-Ray Gerilimi | 130kV |
| Odak Noktası Boyutu | ≤8μm |
| X-Ray Tüpü Tipi | Kapalı Tip |
| Maksimum X-Ray Gücü | 65W |
| Görüntüleme Sistemi | |
| Dedektör | Yüksek Çözünürlükte Düz Panel Dedektör (FPD) |
| Piksel Boyutu | 3μm |
| Yakınlaştırma | >1500X |
| Hareket Kontrol Sistemi | |
| Hareket Kontrolü | Joystick, Tuş Takımı ve Fare |
| Maksimum Yükleme Alanı (2D/2.5D) | 530x530mm |
| Maksimum Yükleme Alanı (3D) | 3D-P; 450x450mm 3D-A; 80x200mm |
| Maksimum Ağırlık | 10kg |
| Maksimum Tarama Alanı | 500x500mm |
| Eksenler | 7 eksen, X1 / X2 / Y / Z1 / Z2 / T |
| Sistem Özeti | |
| Makine Ölçüleri | 1400(W)×1720(D)×1800(H)mm |
| Makine Ağırlığı | 2750 kg |
| Elektrik İhtiyacı | AC 220V, 50Hz |
| Güç Tüketimi | 4.0 kW |
| Broşür: | AX9100VS 3D CT X-Ray Kontrol Sistemi |
