AX9100MAX X-Ray Kontrol Sistemi
AX9100MAX X-Ray Kontrol Sistemi; 130kV’luk bir makine olup, 1600X yakınlaştırma imkânı sağlamaktadır. Maximum 60°lik eğim açısına sahiptir. Tabla 360 derece dönebilmektedir. 7 eksen(X / X1/ Y / Z1 / Z2 / T1 / T2)’dir. Maksimum yükleme alanı: Ф620mm ve maksimum tarama alanı:600x450mm’dir.
BGA, CSP, Flip Chip, LED, Sigorta, Diyot, PCB, Yarı İletken, Pil Endüstrisi, Küçük Metal Döküm, Elektronik Konektörler, Kablolar, Güneş Paneli Endüstrisi vb. için yaygın olarak uygulanır.
Uygulama Alanları

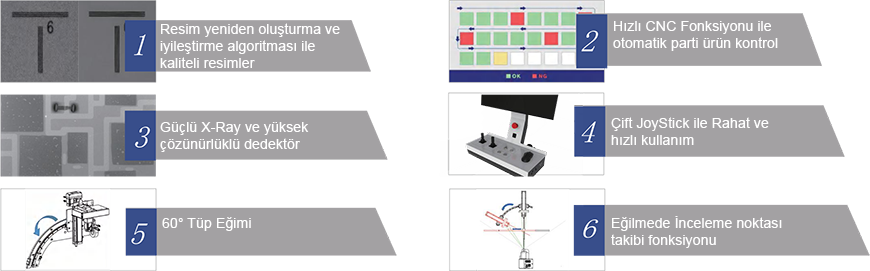

İşlevler ve Özellikler

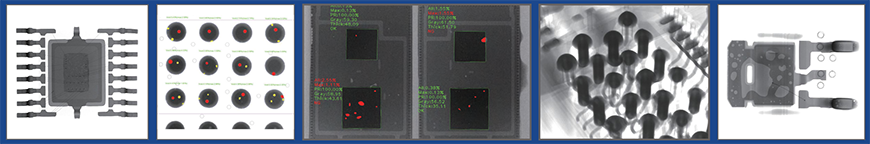

Kontrol Resim Örnekleri
| X-Ray Tüpü |
| X-Ray Gerilimi |
0~130kV (Ayarlı) |
| Odak Noktası Boyutu |
≤8μm |
| X-Ray Tüpü Tipi |
Kapalı Tip |
| Maksimum X-Ray Gücü |
65W |
| Görüntüleme Sistemi |
| Dedektör |
Düz Panel Dedektör (FPD) |
| Piksel Boyutu |
85μm |
| Çözünürlük |
1536x1536 piksel |
| Yakınlaştırma |
1600X |
| Hareket Kontrol Sistemi |
| Hareket Kontrolü |
Joystick, Tuş Takımı ve Fare |
| Maksimum Yükleme Alanı |
Ф620mm |
| Maksimum Tarama Alanı |
600x450mm |
| Eğilme Açısı |
60°FPD ve 360° Tabla dönme |
| Eksenler |
7 eksen, X1 / X2 / Y / Z1 / Z2 / T |
| Sistem Özeti |
| Makine Ölçüleri |
1680(W)×1450(D)×1850(H)mm |
| Makine Ağırlığı |
2500 kg |
| Elektrik İhtiyacı |
AC 110~220V, 50Hz |
| Güç Tüketimi |
3.5 kW |
| Broşür: |
AX9100MAX X-Ray Kontrol Sistemi |
